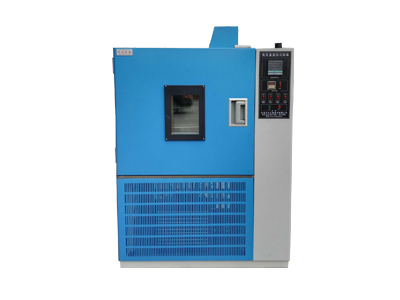

高温および低温の湿熱試験室
2020-08-19
| 高温および低温の湿熱試験室は、航空宇宙製品、情報電子機器、材料、電気工学、電子製品、および高温および低温または湿熱環境下でさまざまな性能指標をテストするためのさまざまな電子重要部品に適しています。 |
| ボックス構造の特徴 |
|
高温および低温の湿熱試験ボックスの本体は、CNC工作機械で形成されており、美しい外観と簡単な操作のための非反応ハンドルを備えています。
箱の内袋には輸入高級ステンレス（SUS304）ミラーパネルを採用し、箱の外袋にはA3鋼板を吹き付け、見た目と清潔感を高めています。
給水タンクは制御ボックスの右下部分に配置され、水不足に対する自動保護機能を備えています。これは、オペレーターが給水するのにより便利です。
大きな観察窓にはボックス内を明るく保つイルミネーターを装備し、加熱体に強化ガラスを採用することでボックス内の状況をいつでも鮮明に観察できます。
加湿システムのパイプラインを制御回路基板から分離しているため、加湿パイプラインの水漏れによる故障を回避し、安全性を向上できます。
水路系の配管回路系は扉開きを採用しており、メンテナンスやオーバーホールに便利です。
高温と低温の湿気のあるドアと熱テストチャンバーの間に2層の高温耐性高張力シーリングストリップを使用して、テスト領域のシーリングを確保します。
ボックスの左側には、25mmまたは50mmまたは100mmの直径のテスト穴があり、外部テスト電源ラインまたは信号ラインに使用できます。 （注文時に開口部または穴の数を増やす必要があります）
マシンの底部には、高品質の固定PU可動ホイールが採用されています
|
| 制御システム： |
|
韓国から輸入した「TEMI880」ブランドの温度計、5.7インチ高精細トゥルーカラーLCDタッチスクリーン。
外部ボイラー蒸気加湿器には、省エネと消費削減の機能があり、エネルギー消費の70％を節約できます。
電気制御の主要コンポーネントは、インポートされた「シュナイダー」および「マーリンジェリン」コンポーネントを採用して、温度をよりよく制御します。
断熱システムは、極細のグラスファイバーを使用して断熱領域を満たし、内部タンクと外部タンクの接続部分は、非金属の高温および低温耐性材料で作られ、温度伝導を効果的に低減
自動計算機能により、温度・湿度の変化条件を即座に補正することができ、温度・湿度の制御をより正確・安定させます。
|
| 冷凍・空気循環システム |
|
冷蔵庫はフランス独自の「タイカン」完全密閉型コンプレッサーを採用。
冷凍システムは、ユニットまたはバイナリの低温ループシステム設計を採用しています。
高温および低温の湿熱試験ボックスは、強力な空気循環を備えたマルチウィングブロワーを採用して、デッドコーナーを回避し、テストエリア内の温度と湿度の分布を均一にします。
風路は、風を循環させて風を戻すように設計されており、風圧と風速はテスト基準を満たし、ドアを開けると温度と湿度がすばやく安定します。
加熱、冷却、加湿システムは完全に独立しており、効率の向上、テストコストの削減、寿命の延長、故障率の低減を実現します。
|
| 準拠規格： |
| GB/T2423.1-2001 GB/T2423.2-2008 GB/T2423.3-2006 |
| 仕様と技術パラメータ | ||||||
| モデル(CM) | GDS-100 | GDS-225 | GDS-500 | GDS-800 | GDS-1000 | |
| スタジオサイズ | 40*45*550 | 50*60*75 | 70*80*90 | 80*100*100 | 100*100*100 | |
| 外形寸法 | 120*100*165 | 130*115*190 | 145*140*210 | 155*160*225 | 185*160*225 | |
| パワー（-40℃） | 5.5(KW) | 6.0(KW) | 9.0(KW) | 11.5(KW) | 12.5(KW) | |
| パフォーマンス | 温度範囲 | A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃ | ||||
| 湿度範囲 | 30～98％R.H | |||||
| 変動/均一性 | ±0.5℃/±2℃ | |||||
| 湿度偏差 | ＋2、-3％R.H | |||||
| 加熱速度 | 1.0～3.0℃/min | |||||
| 冷却速度 | 0.7～1.0℃/min | |||||
| 制御システム | コントローラ | 韓国から輸入された「TEMI880」ブランドの温度計、7インチ高精細トゥルーカラーLCDタッチスクリーン | ||||
| 精度範囲 | 設定精度：温度0.1℃、湿度1％R.H、表示精度：温度0.1℃、湿度1％R.H | |||||
| センサー | プラチナ抵抗。PT100Ω/ MV | |||||
| 暖房システム | 完全に独立したシステム、ニッケルクロム合金電気加熱ヒーター | |||||
| 加湿システム | 外部絶縁型、オールステンレス浅面蒸発加湿器 | |||||
| 除湿システム | 蒸発器コイル露点温度層流接触除湿法の使用 | |||||
| 給水システム | 加湿給水は自動制御を採用し、残水を再利用できます節水，消費量削減 | |||||
| 冷凍システム | フランスオリジナルの「タイカン」完全密閉空冷式単段/カスケード圧縮機冷凍方式 | |||||
| 循環系 | 耐熱・低騒音のエアコンモーター多翼遠心風車 | |||||
| 使用素材 | 外箱素材 | 高品質炭素鋼板リン酸化静電スプレー処理/ SUS304ステンレスマットラインヘアライン処理 | ||||
| 内箱素材 | SUS304ステンレス高品質ミラーライトボード | |||||
| 断熱材 | ポリウレタン硬質フォーム/極細ガラス繊維綿 | |||||
| ドアフレーム断熱材 | 二層高温および低温老化耐性シリコーンゴムドアシール | |||||
| 標準構成 | 1セットの照明付きガラスウィンドウ、2つのテストラック、1つのテストリード穴（25、50、100mm）が付属 | |||||
| 安全保護 | 漏れ、短絡、過熱、水不足、モーター過熱、コンプレッサー過圧、過負荷、過電流保護 | |||||
| 電圧 | AC380V±10％50±0.5Hz三相5線式 | |||||
| 周囲温度 | 5℃～＋30℃ ≤85％R.H | |||||
|
注：1.「GDS」は、高温および低温の湿熱試験室のモデルです。
2.上記のデータはすべて周囲温度（QT）25℃で測定されたものです。
3.非標準の高温および低温の湿気および熱テスト部屋はユーザーの特定の要件に従ってカスタマイズすることができます
この技術情報は予告なく変更される場合があります
|
||||||
